高効率電気溶解炉

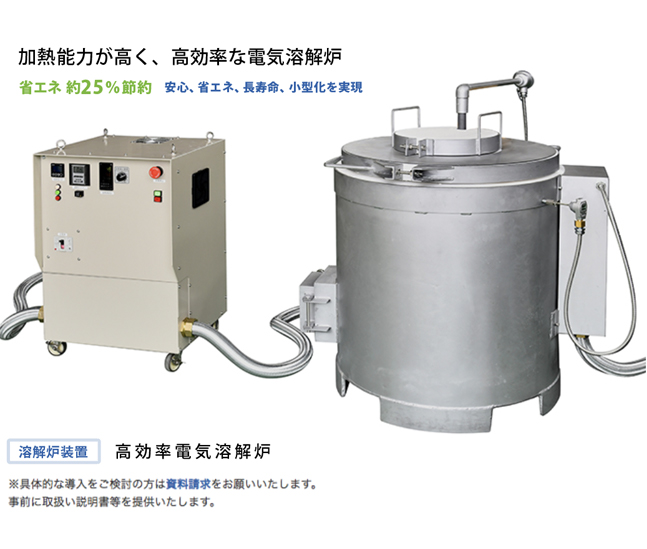

高効率電気溶解炉

弊社が開発した高効率電気溶解炉は、るつぼと電熱線が密着する構造となっております。従来からある保持炉のような電熱線とるつぼの間に空気層が存在する構造に比べて圧倒的に加熱能力が高く高効率な溶解炉となっています。

> 新規構造と従来構造のるつぼ断面図

特徴

長寿命(るつぼ交換サイクルがガス炉に比べて1.5~2倍長寿命)

省エネ構造(るつぼと電熱線が密着する構造のため加熱能力が高く効率が良い)

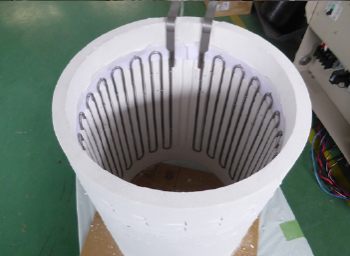

溶解炉新構造

省スペース

熱放出量少(室温上昇を抑えられ、作業者の熱影響が少ない)

高周波インバータと高周波トランスの機能

タイマーによる自動運転

温度調節器による設定温度を2値設定可能です。
作業時温度と停止時温度をタイマーで切替動作し自動運転を行う事が可能です。

インバータ出力と溶解炉は高周波トランスで絶縁

銅やアルミ等の電気抵抗が低く加熱しにくい材質に対しては、
整合トランスにて電流を増加させスムーズに加熱出来るように対応を取ります。

製品仕様
型式名 高周波インバータ
電源入力 3ΦAC200V±20V
出力 最大15kW
入力電流 45A(三相)
出力電流 100A(単相)
出力周波数 1~2kHz
絶縁方式 出力トランス絶縁
高周波インバータ 強制空冷
型式名 溶解炉
サイズ アルミ合金40kg相当、200kg相当の2種類
